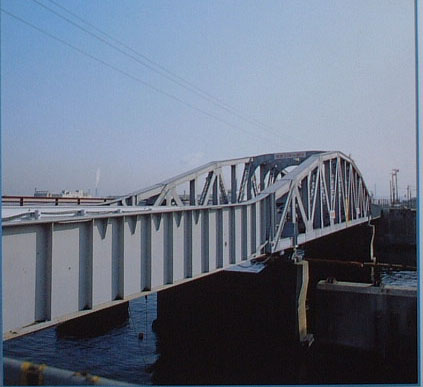

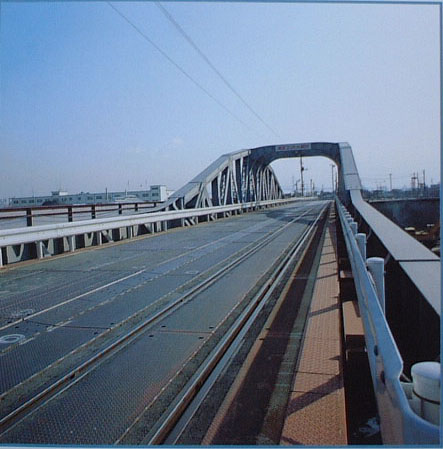

NO.５ 瑞穂橋梁 みずほきょうりょう (横浜市神奈川区)
昭和９年に建造された鉄道橋で、わが国最初の溶接鉄道橋として知られている。 　構造は鋼曲弦ワーレントラスとプレートガーダーとからなる。アーク溶接は板桁部、床組、対傾構の接合に用いられたが、トラスにはリベットが用いられている。 　橋長７７．２ｍのうち、中央トラス部分は３６ｍ。 　溶接延長は6,458ｍあって、溶接橋の試験橋梁の意味を持っていた。 　この橋は瑞穂ふ頭への連絡橋で、現在は防衛施設庁が管理者となっている。
